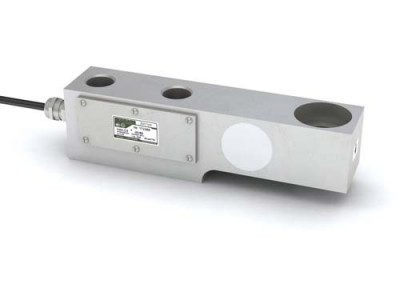

Тензодатчик балочного типа H2

Тензодатчик балочного типа. Применяется в платформенных, бункерных весах а также для взвешивание емкостей. Диапазон нагрузок от 300 до 1000кг.Степень защиты оболочкой IP68

Описание
Тех. характеристики

Описание

Описание
Тензометрический датчик - это основной измерительный элемент в конструкции электронных весов. Он незначительно деформируется от воздействия силы взвешиваемого объекта и в виде электрического сигнала передает степень воздействия.

Особенности

Тензодатчики данного типа невосприимчивы к боковым силам
Датчики изготовлены из материалов и комплектующих лучших мировых производителей
Герметизация тензодатчика осуществляется с помощью лазерной сварки
При нормировании параметров датчика и испытаниях используются уникальные методики
Многоступенчатая система контроля качества тензодатчиков
Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах;
Гарантийный срок 4 года.

Комплектация

Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов
Длина кабеля 3м (до 2т), 5м (5т), 10м (10,20т)
Четырехпроводная схема подключения
Экран не соединен с корпусом
Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OEXiaIICT6 X.

Опции

Рабочий диапазон температур: -50... +50°С (для Н4 - 500кг, 1т, 2т)
Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов
Длина кабеля от 2 до 100м
Шестипроводная схема подключения
Напряжение питания от 2 до 36В
Выходное сопротивление 410±1Ом
Свидетельство о поверке
Металлорукав

Тех. характеристики

Параметры датчика	Единица измерения	Значение параметров
Наибольший предел измерения (НПИ)	кг	250, 500, 1000		2000, 5000, 10000, 20000
Класс точности по ГОСТ Р 8.726-2010		С1	C3	С1	C3
Число поверочных интервалов		1000	3000	1000	3000
Минимальный поверочный интервал		НПИ / 5000	НПИ / 10000	НПИ / 5000	НПИ / 10000
Рабочий коэффициент передачи (РКП)	мВ/В	2 ± 0,010	2 ± 0,002	2 ± 0,005	2 ± 0,002
Начальный коэффициент передачи (НКП)	% от РКП	< 3	< 3	< 3	< 3
Комбинированная погрешность	% от РКП	≤ ±0,040	≤ ±0,020	≤ ±0,040	≤ ±0,020
Ползучесть (30 мин.)	% от РКП	≤ ±0,049	≤ ±0,025	≤ ±0,049	≤ ±0,025
Изменение НКП от температуры	% от РКП/°С	≤ ±0,0028	≤ ±0,0014	≤ ±0,0028	≤ ±0,0014
Изменение РКП от температуры	% от РКП/°С	≤ ±0,0022	≤ ±0,0011	≤ ±0,0022	≤ ±0,0011
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	1100 ±15		380 ±15
Сопротивление выходное	Ом	1000 ±1		350 ±1
Сопротивление изоляции	ГОм	≥ 5
Диапазон термокомпенсации	°С	-10... +40
Рабочий диапазон температур	°С	-30... +50
Диапазон температур хранения	°С	-40... +50
Степень защиты по ГОСТ 14254		IP68
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Нержавеющая сталь
