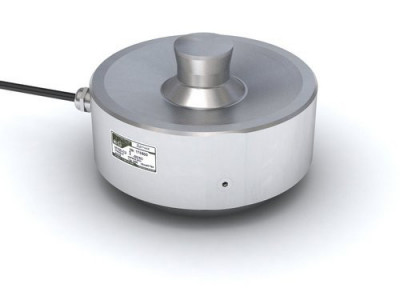

Тензодатчик мембранного типа М100

Применение
Взвешивание емкостей и баков.
Благодаря конструктивным особенностям тензодатчики легко встраиваются в весоизмерительные системы. При этом обеспечивается высокая надежность встройки. Датчики могут работать в любых условиях окружающей среды.

Описание
Тех. характеристики

Описание

Описание
Тензометрический датчик - это основной измерительный элемент в конструкции электронных весов. Он преобразует силу воздействия взвешиваемого элемента на датчик и в виде электрического сигнала передает степень деформации.

Особенности

Датчики изготовлены из материалов и комплектующих лучших мировых производителей
Герметизация датчика производится крышкой из нержавеющей стали, прикрепленной к упругому элементу с помощью лазерной сварки
Каждый датчик проходит проверку на герметичность гелиевым течеискателем
Тензодатчики проходят испытания на эталонных силозадающих машинах производства «Тензо-М». Машины аттестованы в качестве эталонов первого разряда согласно Государственной поверочной схеме для средств измерения силы (ГОСТ Р 8.663-2009)
Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
Гарантийный срок 4 года.

Комплектация

Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов
Длина кабеля 16м .
Четырехпроводная схема подключения
Экран кабеля не соединен с корпусом тензодатчика
Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X

Опции

Рабочий диапазон температур: -50... +50°С
Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов
Длина кабеля от 2 до 100м
Шестипроводная схема подключения
Напряжение питания от 2 до 36В
Выходное сопротивление 410±1Ом
Свидетельство о поверке
Металлорукав

Тех. характеристики

Параметры датчика	Единица измерения	Значение параметров
Наибольший предел измерения (НПИ)	т	30, 50
Класс точности по ГОСТ Р 8.726-2010		С1	C3
Число поверочных интервалов		1000	3000
Минимальный поверочный интервал		НПИ / 5000	НПИ / 10000
Рабочий коэффициент передачи (РКП)	мВ/В	2 ± 0,010	2 ± 0,002
Начальный коэффициент передачи (НКП)	% от РКП	< 3	< 3
Комбинированная погрешность	% от РКП	≤ ±0,040	≤ ±0,020
Ползучесть (30 мин.)	% от РКП	≤ ±0,049	≤ ±0,025
Изменение НКП от температуры	% от РКП/°С	≤ ±0,0028	≤ ±0,0014
Изменение РКП от температуры	% от РКП/°С	≤ ±0,0022	≤ ±0,0011
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	750 ±15
Сопротивление выходное	Ом	700 ±1
Сопротивление изоляции	ГОм	≥ 5
Диапазон термокомпенсации	°С	-10... +40
Рабочий диапазон температур	°С	-30... +50
Диапазон температур хранения	°С	-40... +50
Степень защиты по ГОСТ 14254		IP68
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Нержавеющая сталь
