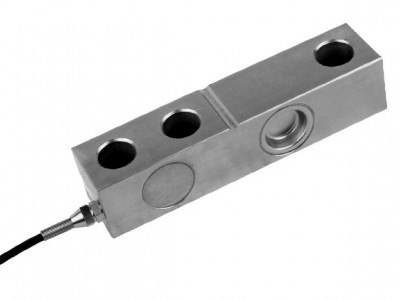

Тензодатчик балки изгиба/среза SQB-A/-SS
Описание
Описание
Тензометрический датчик - это основной измерительный элемент в конструкции электронных весов. Он преобразует силу воздействия взвешиваемого элемента на датчик и в виде электрического сигнала передает степень деформации.
Тех. характеристики
| Параметры датчика | Единица измерения | Значение параметров | |
| Номинальная нагрузка (Emax) | т | 0,25, 0,3, 0,5, 0,75, 1, 1,5, 2, 2,5, 3, 5, 7,5, 10 | |
| Номинальная чувствительность (РКП) | мВ/В | ±0,005(0,5-10т) 2±0,002(0,25-0,3т) | |
| Класс точности | С3(OIML R60 C1-C5) | ||
| Баланс ноля | ±1% | ||
| Температурное отклонение чувствительности | ±0,02%/10°С | ||
| Температурное отклонение ноля | ±0,02%/10°С | ||
| Входное сопротивление | Ом | 400±10 | |
| Выходное сопротивление | Ом | 352±3 | |
| Сопротивление изоляции | Ом | >5000М | |
| Диапазон термокомпенсации | °С | -40...+50 | |
| Диапазон рабочих температур | °С | -40... +50 | |
| Предельно допустимая нагрузка | 150% от Emax | ||
| Разрушающая нагрузка | 180% от Emax | ||
| Рекомендуемое напряжение питания | В | 10...12 | |
| Максимальное напряжение пиания | В | 15 | |
| Класс защиты по ГОСТ 14254 | IP67 (0,25-0,75т), IP68 (1-10n) | ||
| Материал корпуса | Конструкционная сталь -A/ нержавеющая сталь -SS | ||
| Кабель | длина 3м(0.25-2.5т), 4,2м(3-5т), 5м(7,5-10т) диаметр 5мм(лег.сталь 0,25-5т, нерж.сталь 0,25-0,3т) 6мм (лег.сталь 7,5-10т, нерж.сталь 0,5-10т) | ||
