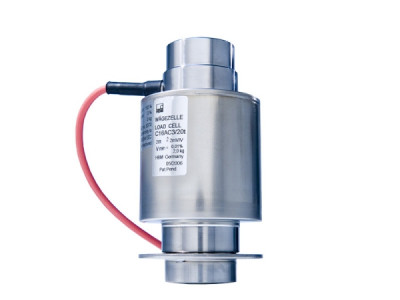

Тензодатчик колонного типа C16A
Описание
Тензометрический датчик - это основной измерительный элемент в конструкции электронных весов. Тензодатчик незначительно деформируется от воздействия силы взвешиваемого объекта и в виде электрического сигнала передает степень воздействия.
Особенности
- функция самоустановки
- максимальная нагрузка: 20 т … 100 т
- простота монтажа
- нержавеющая сталь, лазерная сварка, IP68
- поверка для коммерческого применения:
- до 5 000 делений (OIML R60)
- до 10 000 делений (NTEP class III LM)
- оптимизация для параллельного подключения с угловой коррекцией
- соответствие требованиям ЭМС согласно EN 45 501
- взрывобезопасное исполнение согласно ATEX 95 (опционально)
Тех. характеристики
| Тип | C16A D1 | C16A C3 | |||||||||
| Номинальная нагрузка (Emax) | т | 20 | 30 | 40 | 60 | 100 | 20 | 30 | 40 | 60 | 100 |
| Класс точности по OIML R60 | D1 (0,0330 %) | C3 (0,0170 %) | |||||||||
| Максимальное число поверочных интервалов (nLC) | 1000 | 3000 | |||||||||
| (10000 NTEP III LM) | |||||||||||
| Минимальный поверочный интервал датчика (vmin) | % от Emax | 0,0200 | 0,0100 | 0,0083 | 0,0167 | ||||||
| (0,0068 NTEP III LM) | (опционально: 0,0050) | ||||||||||
| Минимальный поверочный интервал весов в соотв. с EN 45 501 | кг | - | - | - | - | - | 5 | 10 [10#] | 10 | 10 | 50 |
| Чувствительность (Cn) | мВ/В | 2 | |||||||||
| Допуск чувствительности 1) | % | ±0,5 1) | |||||||||
| Темп. отклонение чувствительности (TKc) 2) | % Cn /10K | ±0,0250 2) | ±0,0080 2) | ||||||||
| Темп. отклонение нулевого сигнала (TK0) | ±0,0285 | ±0,0140 | ±0,0116 | ±0,0234 | |||||||
| Гистерезис (dhy) 2) | % Cn | ±0,0330 2) | ±0,0170 2) | ||||||||
| Нелинейность (dlin) 2) | ±0,0300 2) | ±0,0180 2) | |||||||||
| Ползучесть (dcr) за 30 мин. | ±0,0330 | ±0,0167 | |||||||||
| Входное сопротивление (RLC) | Ом | 700 ± 20 | |||||||||
| Выходное сопротивление (R0) 1) | 706 ± 3,5 1) | ||||||||||
| Рекомендуемое напряжение питания (Uref) | В | 5 | |||||||||
| Номинальное напряжение питания (BU) | 0,5 … 12 | ||||||||||
| Сопротивление изоляции (Ris) | ГОм | > 5 | |||||||||
| Номинальный температурный диапазон (BT) | oС | -10… +40 | |||||||||
| Рабочий диапазон температур (Btu) | -30… +70 | ||||||||||
| Диапазон температуры хранения (Btl) | -50… +85 | ||||||||||
| Предельно допустимая нагрузка (EL) | % Emax | 150 | |||||||||
| Разрушающая нагрузка (Ed) | >350 | ||||||||||
| Допустимая динамическая нагрузка (Fsrel) | 70 | ||||||||||
