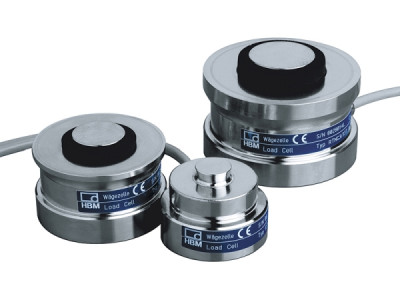

Тензодатчик торсионного типа RTN

Тензодатчик торсионного типа RTN

Описание

Тензометрический датчик - это основной измерительный элемент в конструкции электронных весов. Он преобразует силу воздействия взвешиваемого элемента на датчик и в виде электрического сигнала передает степень деформации.

Тех. характеристики

Тип



RTN 0.05

RTN C3

Номинальная нагрузка (Emax)



1 т … 470 т

Класс точности



0,05

C3 (OIML R60)
III M (NTEP)

Макс. число поверочных интервалов (nLC)



3000 (OIML R60)
7500 NTEP III M; 2,2 … 100 т

Мин. поверочный интервал (vmin)

%
от Emax

-

0,005 (OIML R60)
0,0048 (NTEP III M)

Чувствительность (Сn)

мВ/В

2,85±0.1%

Темп. отклонение чувствительности (ТКС)

% от Сn /10°С

±0,05

±0,0081)

Темп. отклонение нуля (ТКо)

±0,03

±0,007

Гистерезис (dhy)

% от Сn

0,05

0,021)

Нелинейность (dlin)

0,05

0,021)

Ползучесть (dcr), за 30 мин

±0,03

±0,017

Входное сопротивление  (RLC)

Ом

4450±100

Выходное сопротивление (R0)

4010±2

4010±0,5

Рекомендуемое напряжение питания (Uref)

В

5

Ном. диапазон напряжения питания (BU)

5 … 30 (макс. 60)

Частота питающего напряжения

Гц

<600

Сопротивление изоляции (Ris)

ГОм

>20

Ном. температурный диапазон (BT)

°С

-10…+40

Рабочий температурный диапазон (Btu)

  • Датчик RTN
  • Аксессуары VEN/VPN

-30… +80 (опция: до +110°С)
-30… +80 / -30… +110

Температура хранения (Btl)

-50…+85
