Вагонные статические весы ВЖД фундаментного исполнения от 20 до 200 тонн
Изготовлены по межгосударственному ГОСТу
Диапазон рабочих температур -30...+40
Кабельная разводка в металлорукаве
Стандартное ПО
Гарантийный срок 24 мес
Перевозка в стандартном контейнереДополнительные опции
Расширенный гарантийный срок 36 мес
Взрывозащищенное исполнение
Расширенный диапазон рабочих температур -50...+50
Антикоррозийное покрытие цинконолом
Выносное табло
Цифровая система измерения
Взвешивание в 1С
Дополнительное оборудование
Расширенное ПООписание
Вагонные весы серии ВЖД в фундаментном исполнении являются самыми массовыми вагонными весами в России.
Статические вагонные весы ВЖД предназначены для повагонного статического взвешивания с полным заездом на весы порожних и груженых вагонов и цистерн. По желанию заказчика могут быть установлены на пути как узкой, так и широкой колеи.
Весы устанавливаются на капитальный фундамент, что позволяет гарантировать долговечность работы весов при значительном грузопотоке. Грузоприемное устройство весов встраивается в железнодорожный путь и не требует работ по укладке дополнительных жд путей.
В зависимости от модели весов высота весовой платформы составляет от 450 до 600 мм. Особый конструктив ГПУ гарантирует четырехкратный запас прочности от максимальной нагрузки весов.
Применение
Весы нашли свое применение во всех сферах промышленности, строительстве, на складах и логистических компаниях, добыче, переработке и приеме сырья.
Дополнительная информация
Вагонные весы ВЖД выпускаются по ГОСТ OIML R 76-1-2011«Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Весы внесены в Госреестр средств измерений Российской Федерации под № 55380-13, имеют сертификат об утверждении типа средств измерений RU.C.28.004.A №52876. Поверка вагонных весов проводится согласно приложению ДА по ГОСТ OIML R 76-1−2011. Основные средства поверки – гири, соответствующие классу точности М1 , М1-2 по ГОСТ OIML R 111-1–2009.
Межповерочный интервал — не более 1 года.
Тех. характеристики
| Класс точности по ГОСТ OIML R 76-1−2011 | средний (III) |
| Класс точности датчиков по ГОСТ Р 8.726-2010 | С3… С5 |
| Диапазон компенсации массы тары, % от Мах | 0-10 |
| Диапазон выборки массы тары, % от Мах | 0-100 |
| Диапазон рабочих температур, °С | -30… +40 |
| Направление движения через весы | двустороннее |
| Максимальная скорость движения через весы при взвешивании, км/ч | 10 |
| Электрическое питание – от сети переменного тока с параметрами: | |
| напряжение, В | 187… 242 |
| частота, Гц | 49… 51 |
| Потребляемая мощность, не более, ВА | 50 |
| Значение вероятности безотказной работы весов за 2000 часов | 0,92 |
| Средний срок службы весов по ГОСТ OIML R 76-1−2011, не менее, лет | 10 |

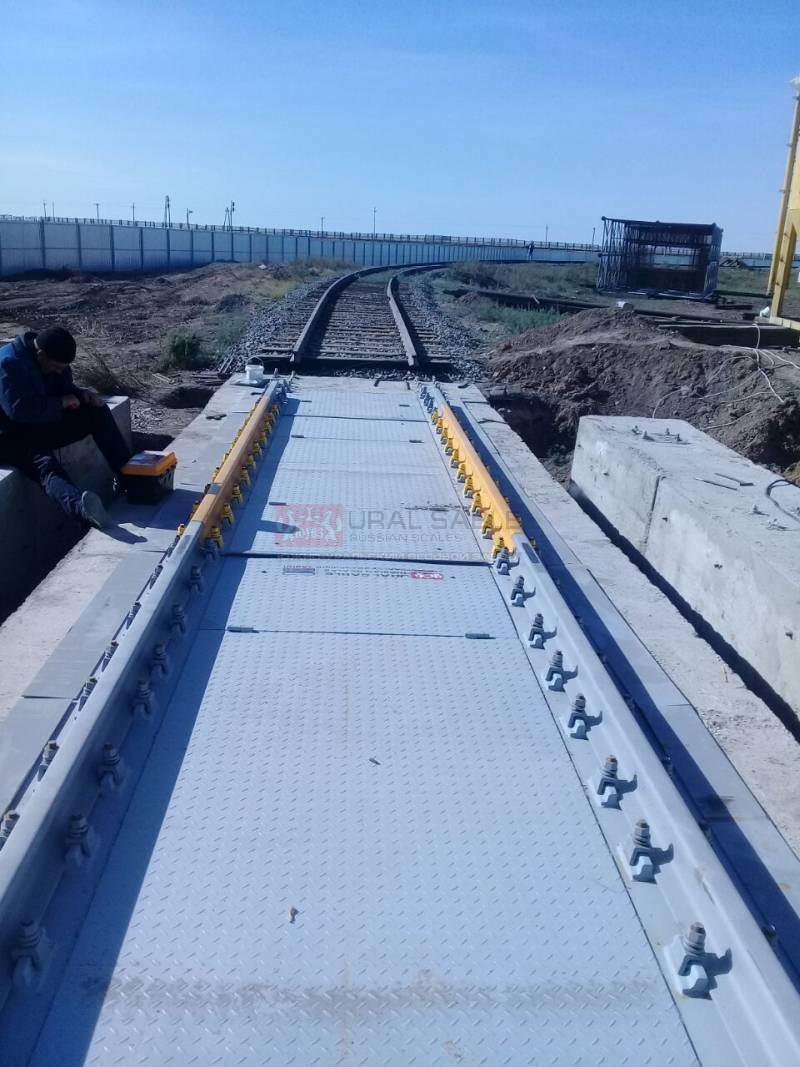

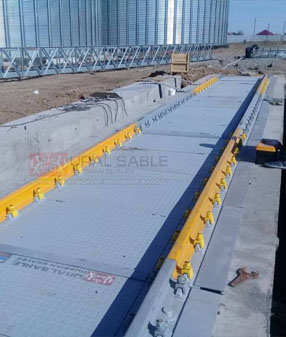

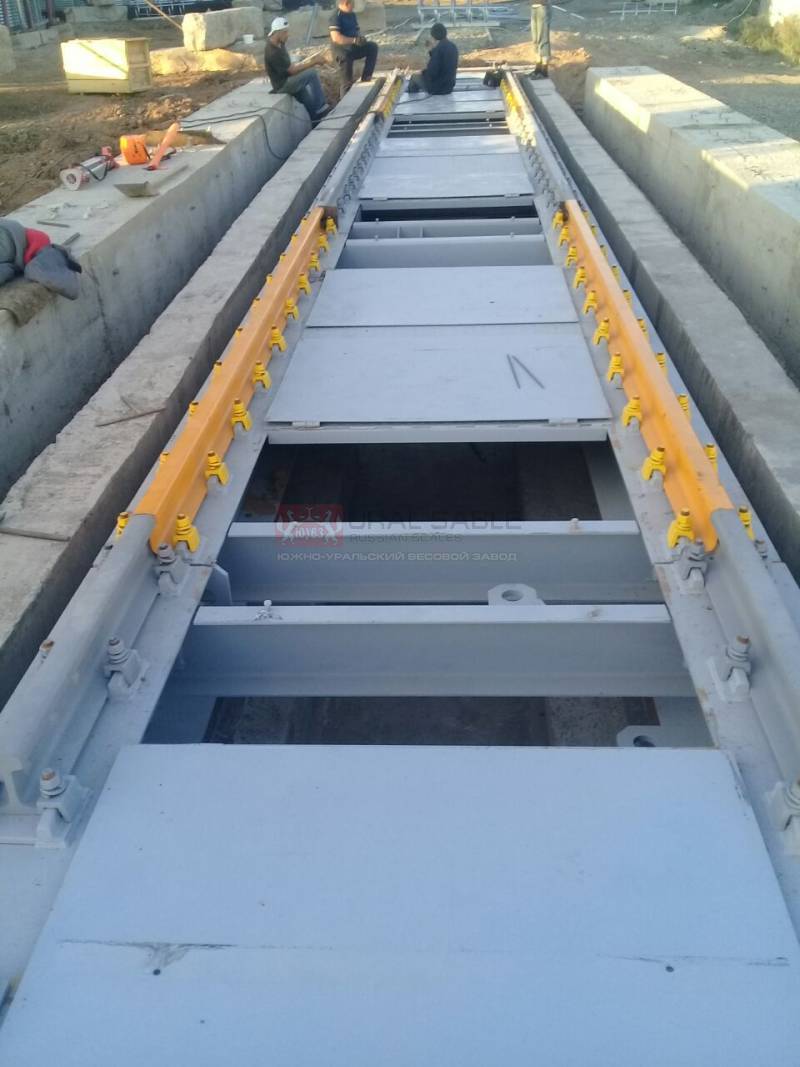

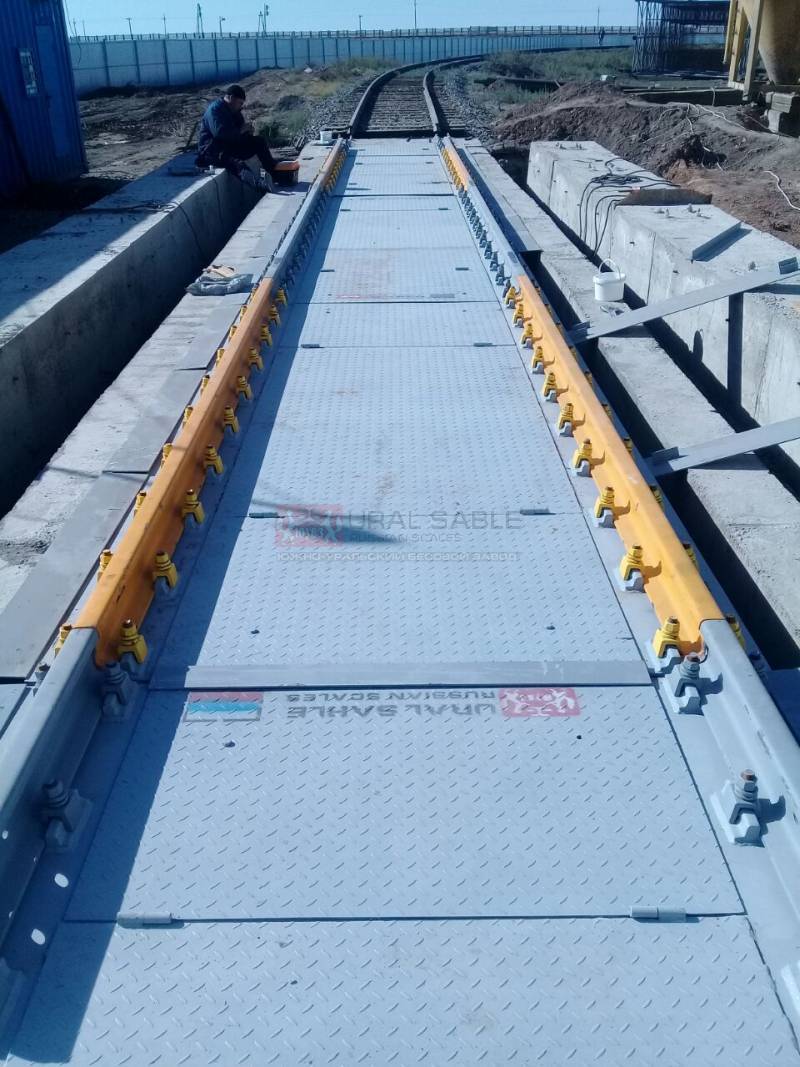

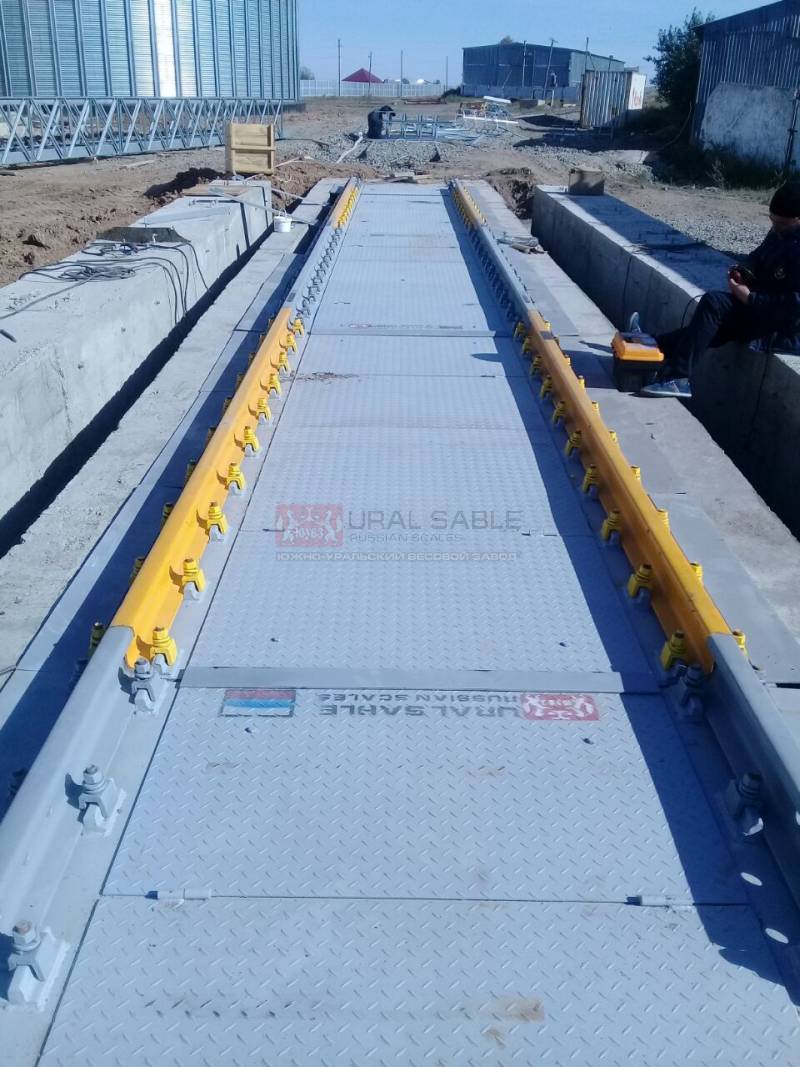

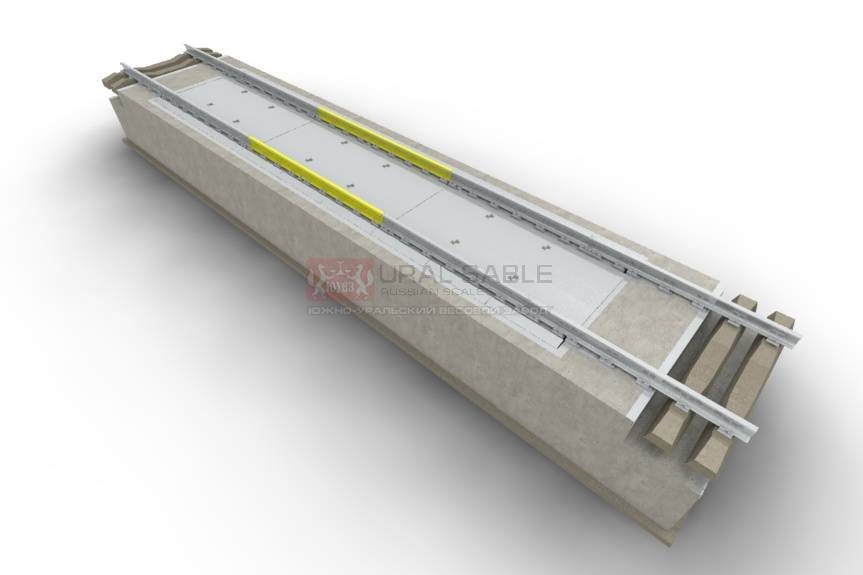

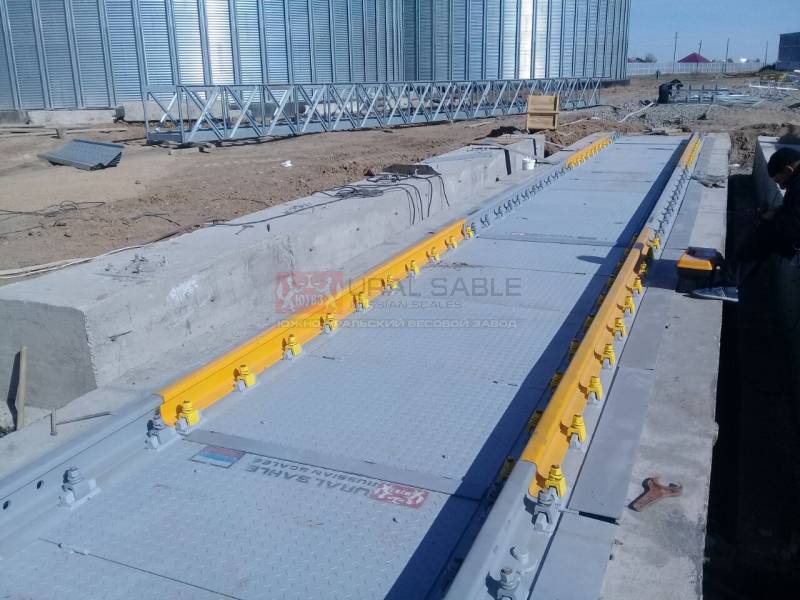

Галерея
Комплект поставки
- Грузоприемное устройство, в сборе с рельсами;
- Демпферные платформы (за исключением ВЖД 100.7, 150.7);
- Комплект тезнзометрических датчиков с узлами встройки;
- Весоизмерительный преобразователь;
- Кабельная разводка;
- Балансировочная коробка;
- Строительное задание на фундамент;
- Руководство по эксплуатации. Паспорт.
Модельный ряд
| Тип вагона | Модель | Схема | Мах, т | Длина весов, м |
| Четырехосные вагоны | ВЖД-100.4 ВЖД-150.4 ВЖД-200.4 |  | 100 150 200 | 1,5 + 4,1 + 4,8 + 4,1 + 1,5 Длина ВУ - 13,0 Общая длина весов - 16,0 |
| ВЖД-100.7 ВЖД-150.7 ВЖД-200.7 |  | 100 150 200 | 4,1 + 4,8 + 4,1 Длина ВУ - 13,0 Общая длина весов - 13,0 | |
| Четырех-, шести- и восьмиосных вагонов | ВЖД-100.5 ВЖД-150.5 ВЖД-200.5 |  | 100 150 200 | 5,0 + 5,0 + 5,0 + 5,0 Длина ВУ - 20,0 Общая длина весов - 20,0 |
